Aby zrobić sobie wygodę należy zaopatrzyć się w moduł
Ja zakupiłem od użytkownika Allegro
Nie podaję loginu aby nie robić reklamy.
Aby podłączyć moduł musimy znaleźć kilka potrzebnych przewodów.
Muszą to być :
Plus (+) po stacyjce – po wyjęciu włącznika świateł żółto-czarny przewód
Przewód od świateł drogowych – ten znajduje się pod osłoną nad nogami w czerwonej i czarnej kostce po jednym (nie ma podziału na lewą i prawą stronę)
Przewód od światła pozycyjnego – kostka niebieska (są tam dwa przewody od lewego i prawego światła pozycyjnego)
Następnie wszystko podłączamy według otrzymanego schematu:

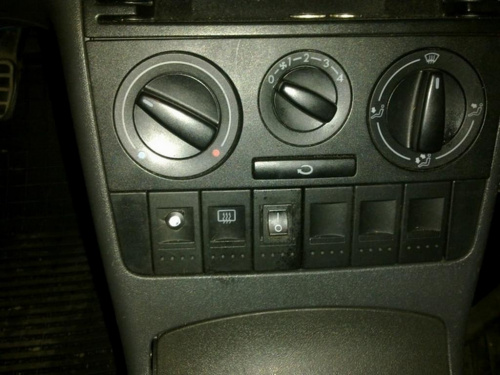

Przewód biały podłączamy do masy. Przewód czarny jest opcją . Można go podłączyć do włącznika od hamulca ręcznego. Wówczas gdy zatrzymamy samochód dla przykładu na światłach i zaciągniemy ręczny światła zgasną. Włączą się ponownie gdy zwolnimy hamulec ręczny. Ja dodatkowo w przewód zasilający dodałem bezpiecznik i dodatkowy włącznik w panelu sterowania.

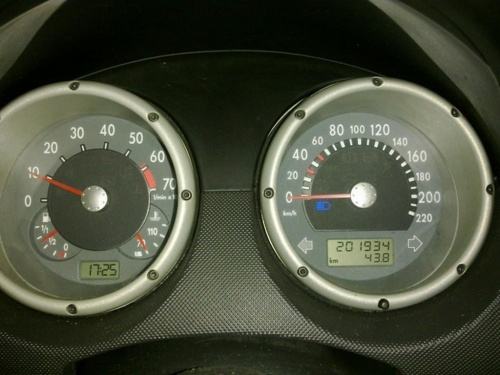

Gdy moduł działa lekko świeci się kontrolka od świateł drogowych

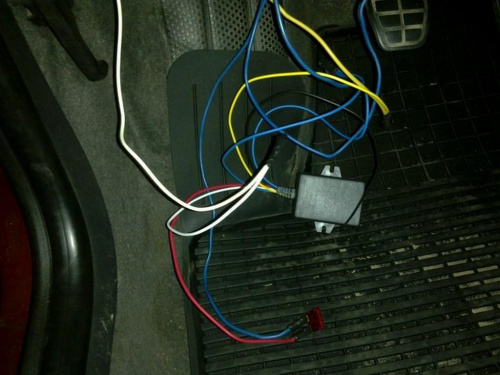

A tak wyglądają połączenia i same działanie .
Moduł bez problemu można schować pod osłoną nad nogami.

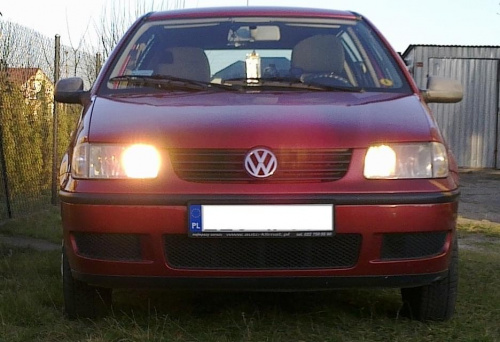

Tak świecą światła w dzień :

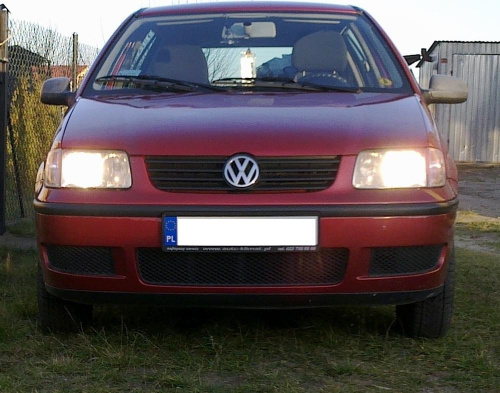

Tak świecą światła mijania:
Tak świecą światła drogowe :
Czas na wykonanie około 2 godzin bez pośpiechu. Wszystkie łączenia należy dobrze zaizolować aby nie powodowały zwarć .
Opracował Jaco- dla forum
Do pobrania manual w PDF i Word:
